摆线针轮减速机

点击数:1090 录入时间:2021-08-12 21:43:53

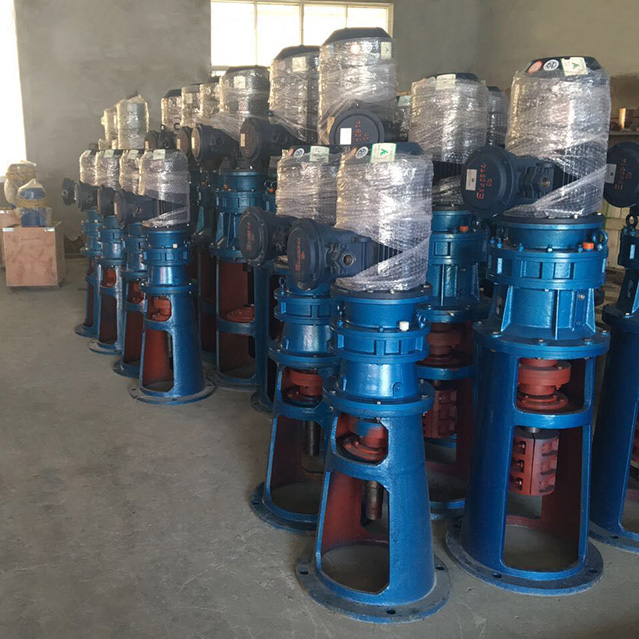

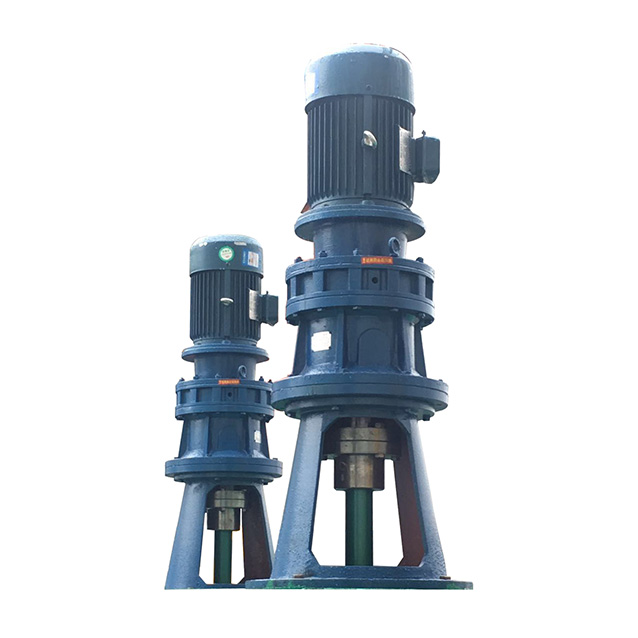

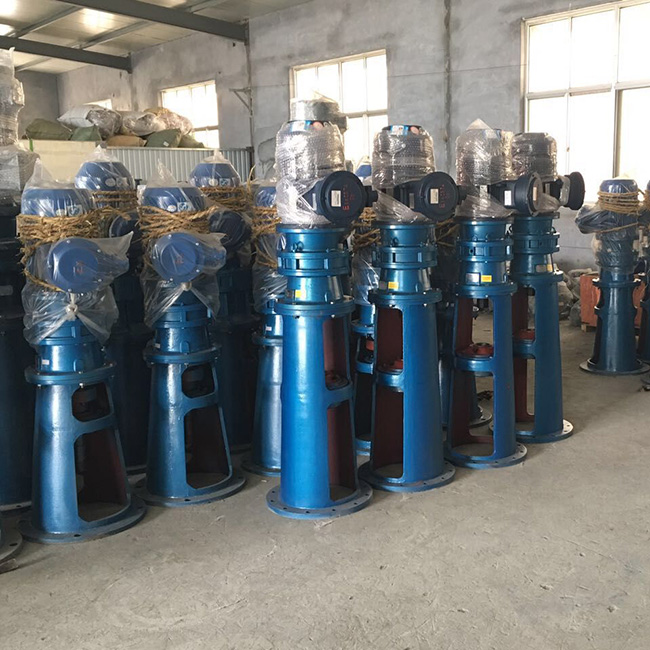

摆线针轮减速机
摆线针轮减速机是一种应用行星式传动原理,采用摆线针齿啮合的新颖传动装置。摆线针轮减速机全部传动装置可分为三部分:输入部分、减速部分、输出部分。在输入轴上装有一个错位180°的双偏心套,在偏心套上装有两个称为转臂的滚柱轴承,形成H机构、两个摆线轮的中心孔即为偏心套上转臂轴承的滚道,并由摆线轮与针齿轮上一组环形排列的针齿相啮合,以组成齿差为一齿的内啮合减速机构,(为了减小摩擦,在速比小的减速机中,针齿上带有针齿套)。
摆线针轮减速机的简介:
当输入轴带着偏心套转动一周时,由于摆线轮上齿廓曲线的特点及其受针齿轮上针齿限制之故,摆线轮的运动成为既有公转又有自转的平面运动,在输入轴正转一周时,偏心套亦转动一周,摆线轮于相反方向转过一个齿从而得到减速,再借助W输出机构,将摆线轮的低速自转运动通过销轴,传递给输出轴,从而获得较低的输出转速。

山东卓信工业搪瓷有限公司  http://www.shandongzhuoxin.com/

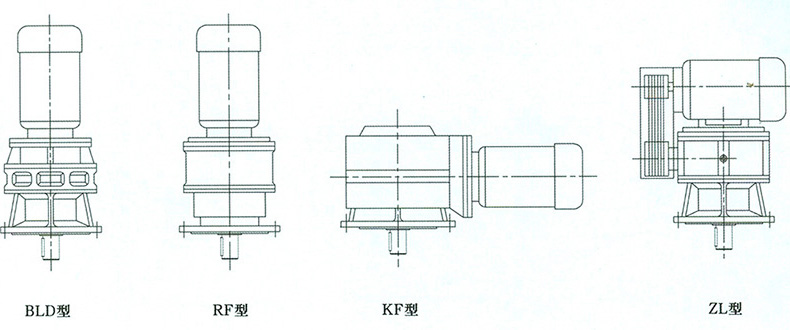

摆线针轮减速机类型一览表



类别
type

型号Model

推荐传动比
Transmission ratio

转速范围
Speed range(r/min)

特点及应用 Characteristics and application

摆线针轮减速机
Planetary cycloid pin gear reducer

BLD

11

134

减速比大、结构紧凑、体枳小.运转平稳、承载能力大、传动效率高、寿命长,用于各种传动机械的减速装置。
Large reduction rate;compact structure, small volume.stable running,large bearing capacity, high efficiency.long lifespan. Suitable for various driving device.





17

85







23

63







29

50







35

41







43

34







59

25







71

20



斜齿轮减速机 Series helical gear reducer

RF

5.30-73.49

20-272

具有体积小、重量轻、承载能力大、传动平稳、噪音低、传动效率高、耗能低、温升低、寿命长等特点,是一种新颖的减速传动装置

螺旋锥齿轮减速机
Bevel gear reducer

KF

7.21-70.95

20-200

输入轴于输出轴垂直,具有传动效率高、配备功率大,传动平稳、噪音低、温升低、寿命长、安装高度低等特点。



ZL

4.8-24

60-300

皮带带动齿轮传动,承载能力大、噪音低、 寿命长、传动效率高、运转平稳、耗能低, 适用于粘稠度高或大型设备
