搪玻璃反应罐

搪玻璃反应罐是将含高二氧化硅的玻璃，衬在钢制容器的内表面，经高温灼烧而牢固地密着于金属表面。常用于石油化工、橡胶、农药、染料、医药等行业，用以完成磺化、硝化、氢化、烃化、聚合、缩合等工艺过程，以及有机染料和中间体的许多其它工艺过程的反应设备。
搪玻璃反应罐结构：
反应釜结构基本相同，除有反应釜体外，还有传动装置、搅拌和加热（或冷却）装置等，可改善传热条件，使反应温度控制得比较均匀，并不强化传质过程。
搪玻璃反应罐操作压力：
反应釜操作压力较高。釜内的压力是化学反应产生或由温度升高而形成，压力波动较大，有时操作不稳定，突然的压力升高可能超过正常压力的几倍，因此，大部分反应釜属于受压容器。
搪玻璃反应罐操作温度：
反应釜操作温度较高，通常化学反应需要在一定的温度条件下才能进行，所以搪玻璃反应罐既承受压力又承受温度，获得高温的方法通常有以下几种：
1、水加温
要求温度不高时可采用，其加热系统有敞开式和密闭式两种。敞开式较简单，它由循环泵、水槽、管道及控制阀门的调节器所组成，当采用高压水时，设备机械强度要求高，搪玻璃反应罐外表面焊上蛇管，蛇管与釜壁有间隙，使热阻增加，传热效果降低。
2、蒸汽加热
加热温度在100℃以下时，可用一个大气压以下的蒸汽来加热；100~180℃范围内，用饱和蒸汽；当温度更高时，可采用高压过热蒸汽。
3、其它介质加热
若工艺要求必须在高温下操作或欲避免采用高压的加热系统时，可用其它介质来代替水和蒸汽，如矿物油（275～300℃）、联苯醚混合剂（沸点258℃）、熔盐（140～540℃）、液态铅（熔点327℃）等。
4、电加热
将电阻丝缠绕在反应釜筒体的绝缘层上，或安装在离搪玻璃反应罐若干距离的特设绝缘体上，因此，在电阻丝与反应釜体之间形成了不大的空间间隙。
前三种方法获得高温均需在釜体上增设夹套，由于温度变化的幅度大，使釜的夹套及壳体承受温度变化而产生温差压力。采用电加热时，设备较轻便简单，温度较易调节，而且不用泵、炉子、烟囱等设施，开动也非常简单，危险性不高，成本费用较低，但操作费用较其它加热方法高，热效率在85%以下，因此适用于加热温度在400℃以下和电能价格较低的地方。
山东卓信工业搪瓷有限公司  http://www.shandongzhuoxin.com/

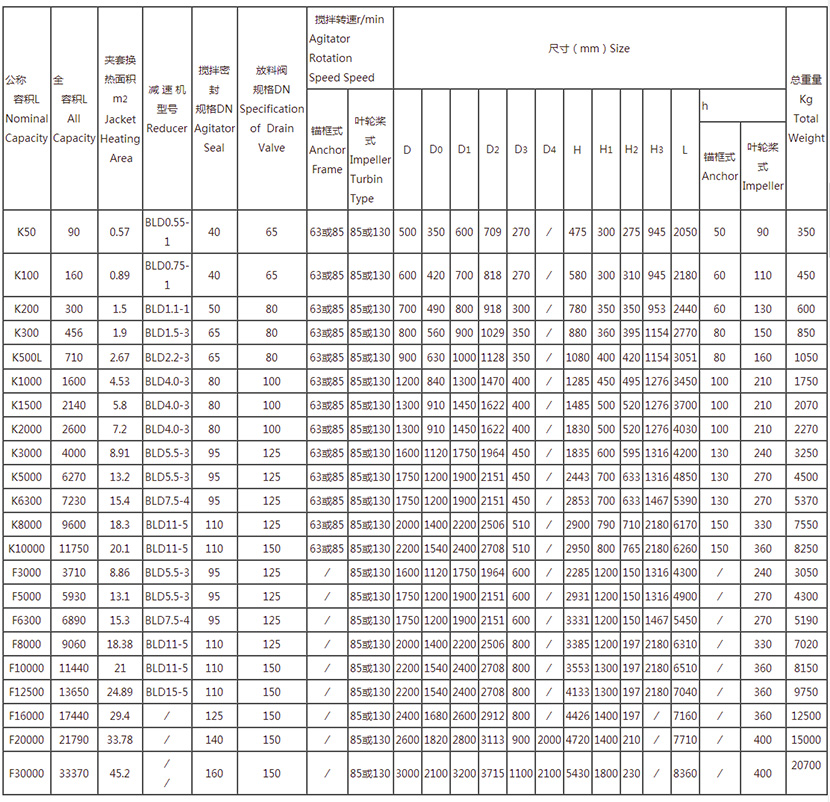

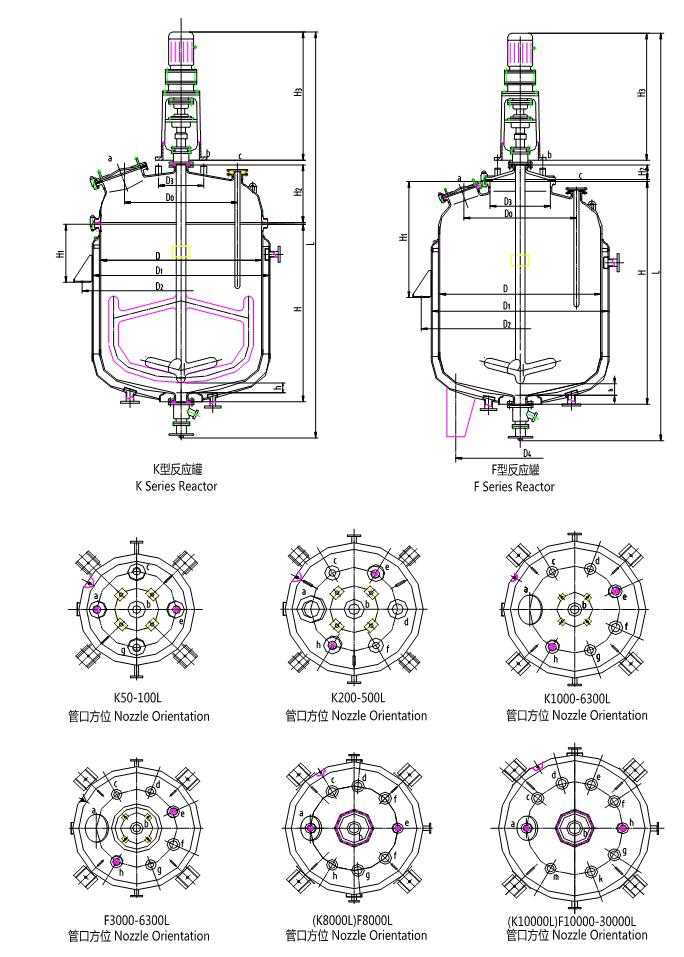

反应罐外形尺寸及其他参数 Standard Dimensions Table of Reactor
